国内较深的高精度垂直孔！ 贵阳南明工程监测有限公司

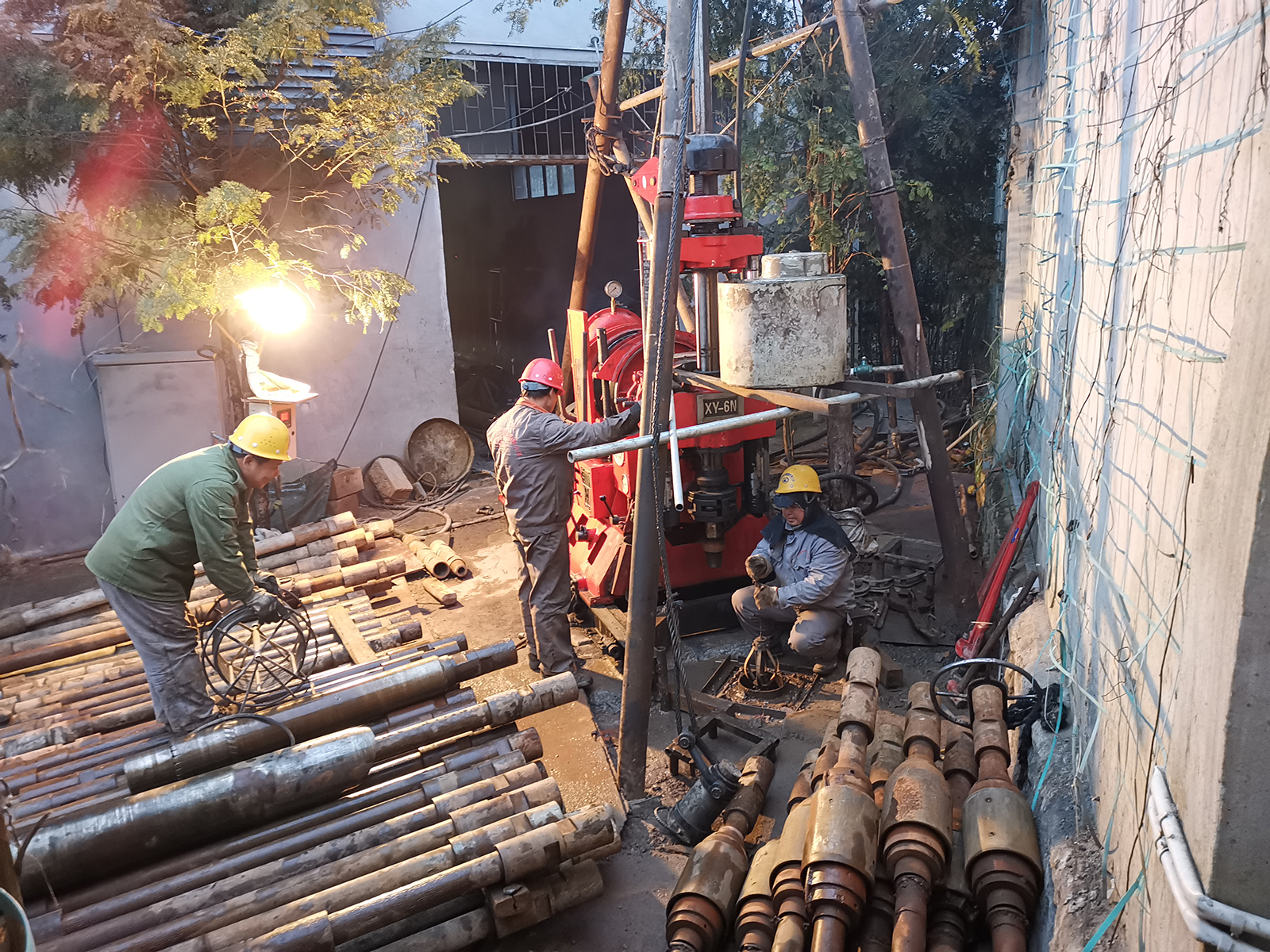

国内较深的垂直孔在贵州贵阳南明工程监测公司的仓库基地，作为钻孔纠偏理伦的实验孔，目前已施工达到202米,钻孔直径为：Ф225毫米，任意孔深平面的四个方向最大偏离值不超25毫米，现已施工超过200米，达到202米（孔斜资料如下），202.4米后继续钻进达300米作水井用途。

高精度垂直孔在大坝监测领域称为倒垂孔或正垂孔的孔的垂直度不能简单的用孔的偏斜度来计算（如下图1），偏斜度只能一个广泛的理论值，最重要的指标是整孔的有效孔径值大小。（如图2）

图1

图2

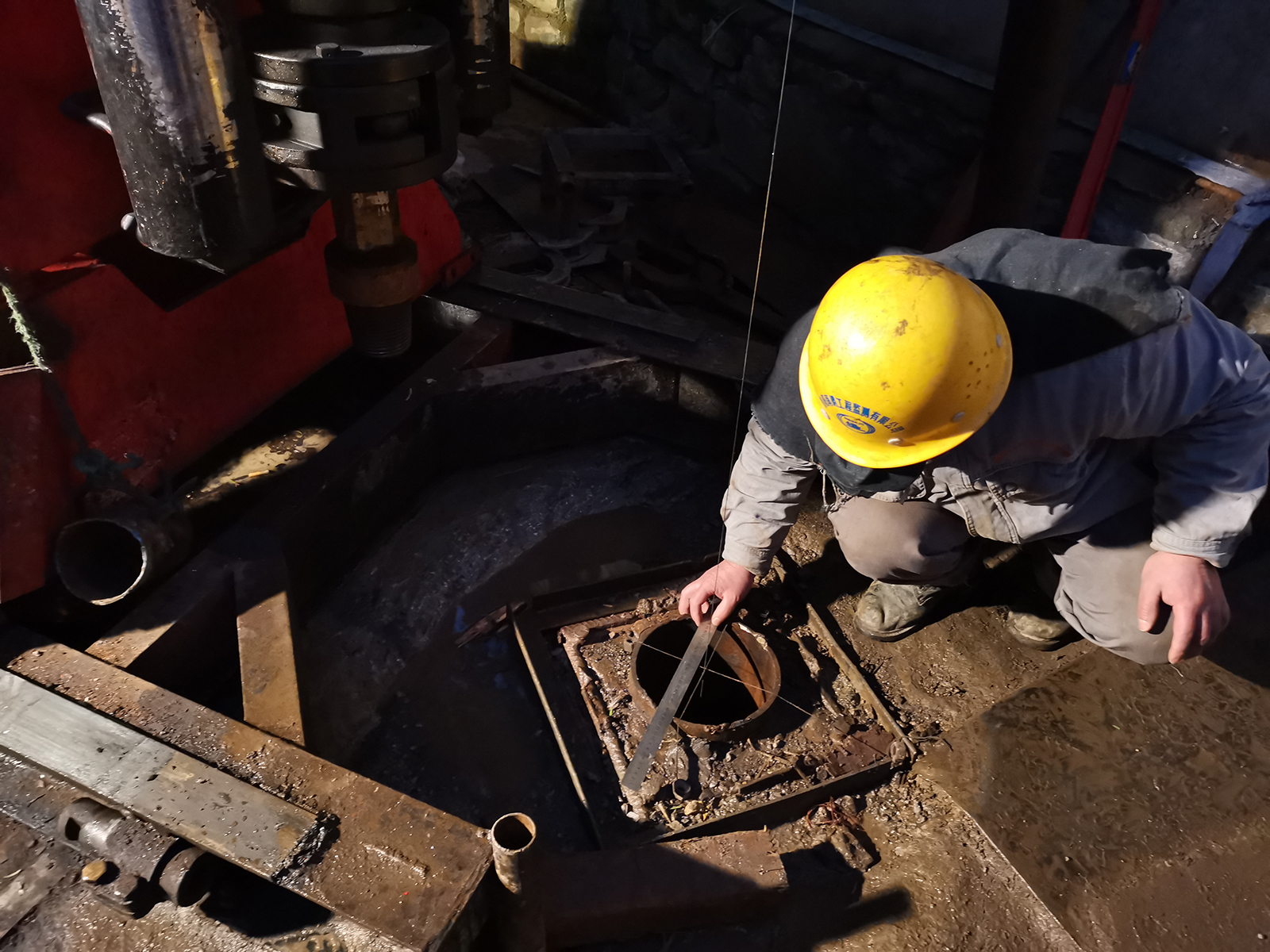

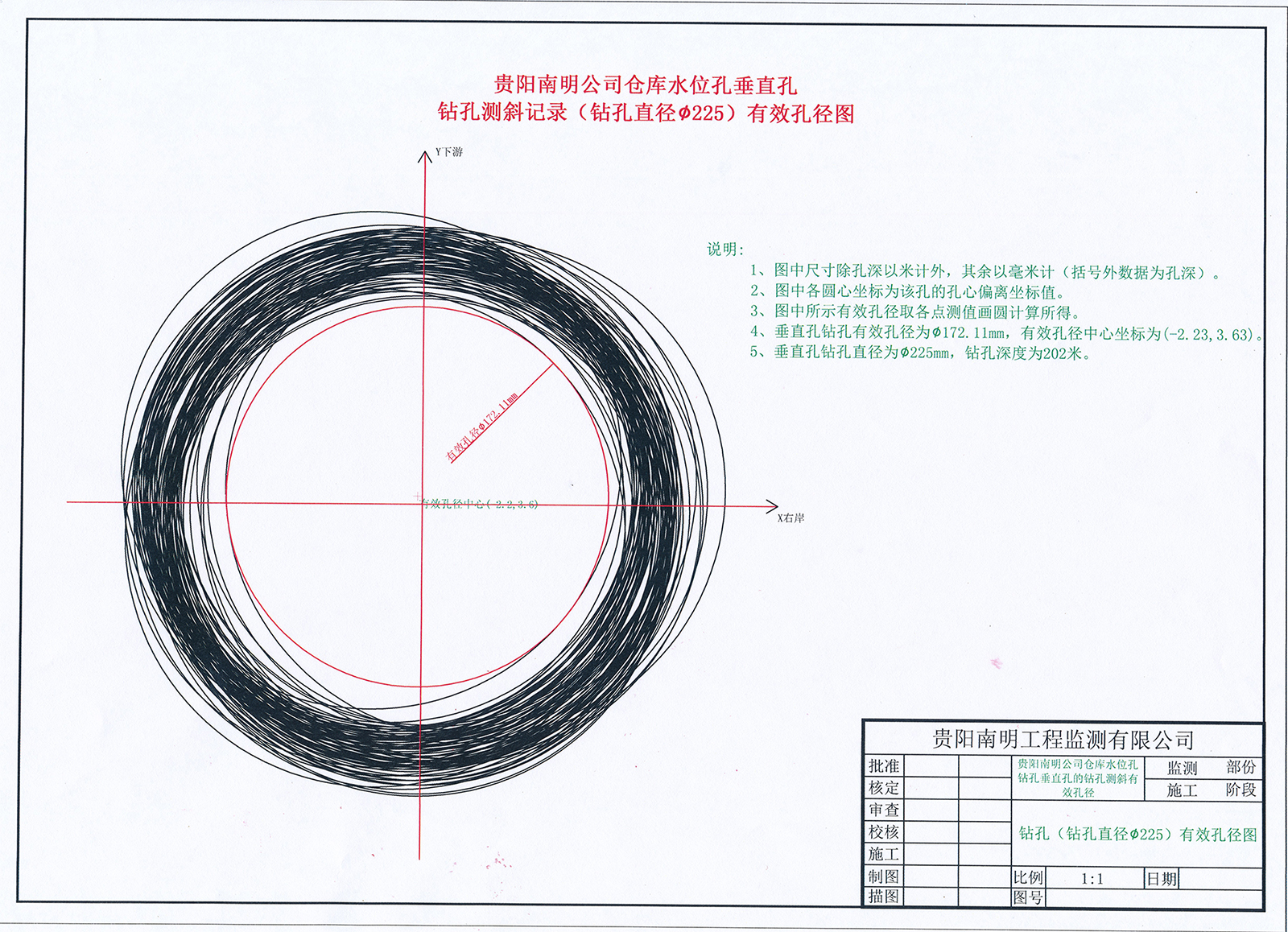

有效孔径：指用弹性导中器加浮体法测孔斜值x和y的大小（图3）。在孔口建立一个平面坐标体系，（图4）从孔口或孔底每1米或2米测一个值x和y，用钻孔的直径画园。这样每1米或2米作园投影到孔平面。N个（孔深）园相交的内切园就为有效孔径。如图2的红线园。因此孔越深，孔的四个方向的偏离值越小，这样的孔就越垂直。

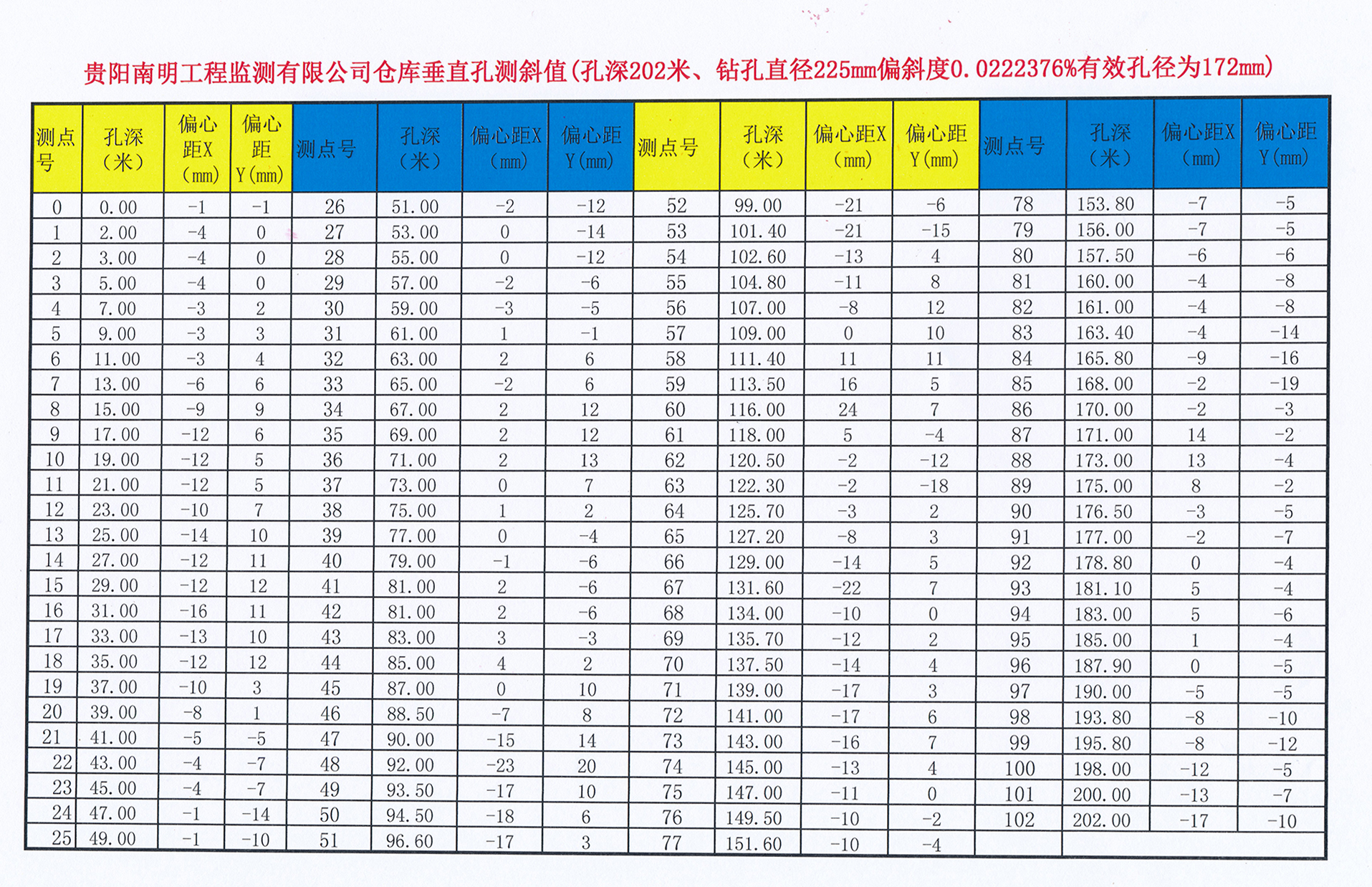

测斜数据表如下：

图3

图4

在这里要强调的是弹性导中的弹簧要紧靠孔壁，测线要在弹性导中器的中心。测值必须是连续每1米或2米测一个孔斜值，绝对不能超过3米，因为孔内3米就有可能是S型。我公司施工人员在施工过程中严格按照所规定的防斜措施和方法进行，以防斜为主精心操作，每钻孔进尺1.0~2.0m必须测斜一次，随时掌握孔内情况，偏斜度超过规定值必须进行纠斜。

在纠斜的方法中有效的是回填法和位移法，经过公司二十多年的施工经验总结，在这次实验中对孔深超过177米纠偏方法的验证，目前我公司持有的绝密纠偏技术是有效成功的方法，在我公司用了二十年，公司在二十多年当中完成了全国各大水电站的倒垂孔、正垂孔、双标倒垂的高精度钻孔。如世界最高的双曲拱坝（四川省锦屏水电站是世界最高的双曲拱坝）的倒垂孔2000多米中，最深的一个孔在右岸16坝段孔深达139米。应用于大坝监当中是最深的高精度钻孔。期待达到200米时能否申请世界吉尼斯世界纪录，试目以待。
